手持X射線熒光（XRF）分析儀被定義為定性半定量儀器，核心原因在于其檢測原理、硬件設計、操作場景的限制，使其無法像實驗室大型XRF或ICP-MS（電感耦合等離子體質譜）那樣實現(xiàn)高精度定量分析，同時其定性能力雖強但也存在一定邊界。
一、手持XRF的“定性”能力
——快速識別元素，但非100%全面

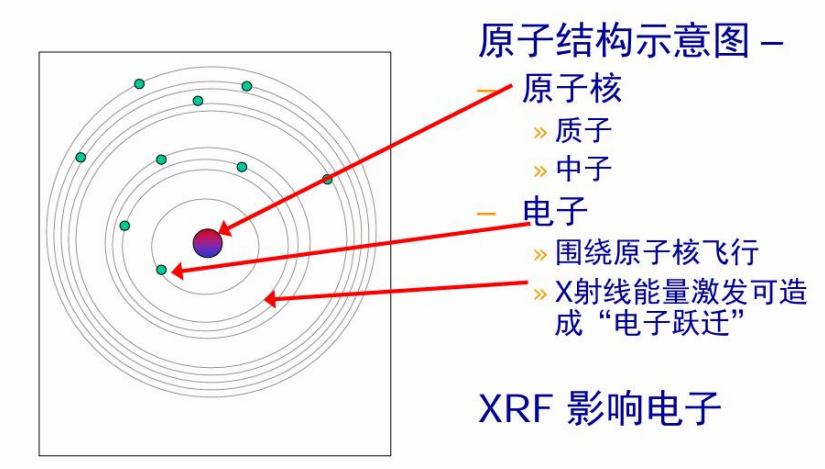

手持XRF的“定性”功能，本質是通過檢測樣品中元素受X射線激發(fā)后釋放的特征X射線能量（不同元素的特征X射線能量唯一，如同“元素指紋”），與儀器內置的元素譜庫匹配，從而識別樣品中含有的元素種類。
1、定性分析的優(yōu)勢（為何能高效定性）

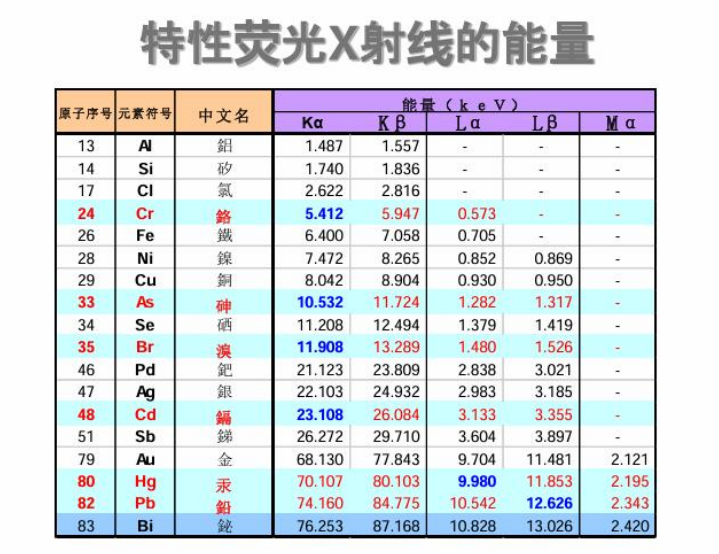

- 原理直接性：特征X射線能量與元素一一對應（如鐵的特征能量為6.40keV、銅為8.04keV），無需復雜前處理即可快速匹配譜庫，通常10-60秒內就能識別出主要元素（如金屬中的Fe、Cu、Zn，礦石中的Au、Ag、Pb等）。
- 應用場景適配：手持設備的核心需求是“快速篩查”（如現(xiàn)場鑒別合金牌號、檢測玩具中是否含重金屬Pb/Cd、礦石現(xiàn)場探礦），定性功能已能滿足“有沒有某元素”的核心訴求，無需等待實驗室分析。
2、定性分析的局限（為何非“絕對全面”）
- 輕元素（原子序數(shù)<12，如C、N、O）難以檢測：手持XRF的X射線管功率低（通常5-50W，實驗室儀器可達數(shù)百瓦），無法有效激發(fā)輕元素的特征X射線；同時，輕元素的特征X射線能量極低（如C為0.28keV），易被空氣、樣品表面涂層吸收，儀器探測器無法有效捕捉。
- 譜線干擾導致“誤判或漏判”：不同元素的特征X射線能量可能接近（如Pb的Lα線為10.55keV，As的Kα線為10.54keV），手持設備的探測器分辨率較低（通常150-300eV，實驗室儀器可達100eV以下），難以區(qū)分這些“重疊譜線”，可能將As誤判為Pb，或漏判低含量元素。
- 無法識別“化合物形態(tài)”：XRF只能檢測元素種類，無法區(qū)分元素的化學形態(tài)（如同樣是Cr元素，無法分辨是無害的Cr3+還是有毒的Cr?+），需結合其他方法（如化學滴定）確認。
二、手持XRF的“半定量”
——為何無法實現(xiàn)“準確定量”
定量分析的目標是精確測定樣品中某元素的質量分數(shù)（如“Pb含量為120mg/kg”），需滿足“信號強度與元素含量完全線性相關”“無干擾信號影響”“標樣校準精準”三個核心條件。而手持XRF的設計和場景限制，使其無法滿足這些條件，只能給出“近似含量范圍”（即半定量結果），具體制約因素如下：
1、物理原理層面：“基體效應”破壞信號與含量的線性關系
“基體”指樣品的主要成分（如合金的基體是Fe，塑料的基體是C/H/O，礦石的基體是SiO?）。手持XRF的檢測信號（特征X射線強度）不僅與目標元素含量相關，還會被基體成分嚴重干擾，即“基體效應”，這是導致定量不準的最核心原因：
- 吸收效應：基體中高原子序數(shù)元素（如Pb、Hg）會吸收目標元素的特征X射線，導致信號強度降低，誤判為“含量偏低”；
- 增強效應：基體中某些元素的特征X射線會二次激發(fā)目標元素，導致信號強度升高，誤判為“含量偏高”。例如：檢測塑料中低含量的Pb（基體是C/H/O，輕元素）時，Pb的特征X射線幾乎不被吸收，信號強度與含量較線性；但檢測不銹鋼（基體是Fe，原子序數(shù)26）中的Pb時，F(xiàn)e會吸收Pb的特征X射線，即使Pb含量相同，信號強度也會比塑料中低30%-50%，若直接按塑料的校準曲線計算，會得出“Pb含量偏低”的錯誤結果。實驗室大型XRF可通過“基體校正算法”（如 fundamental parameter法，F(xiàn)P法）部分消除基體效應，但手持設備受算力、體積限制，校正算法簡化，無法完全補償基體干擾，只能給出近似值。
2、硬件設計層面：低功率與低分辨率導致信號精度不足
手持設備為實現(xiàn)“便攜性”（重量通常1-3kg，續(xù)航數(shù)小時），硬件配置遠低于實驗室儀器，直接影響信號采集的精度：
- X射線管功率低：手持設備功率通常5-50W，實驗室儀器可達300-1000W。低功率導致激發(fā)的特征X射線強度弱，尤其是低含量元素（如mg/kg級別）的信號易被背景噪聲淹沒，無法準確測量信號強度；
- 探測器分辨率低：手持設備多采用“Si-PIN探測器”（分辨率150-300eV），實驗室儀器常用“SDD探測器”（分辨率<120eV）。低分辨率無法有效分離重疊譜線（如Pb與As的譜線），會將干擾信號計入目標元素的強度，導致含量計算偏差；
- 無樣品標準化設計：實驗室分析時，樣品需加工成“平整、均勻、厚度一致”的樣片，確保X射線激發(fā)面積和穿透深度相同；而手持設備檢測的是“不規(guī)則樣品”（如礦石塊、電線、金屬零件），樣品表面凹凸、厚度不均會導致激發(fā)面積差異，同一元素在不同位置的信號強度波動可達10%-20%，進一步降低定量精度。
3、校準與操作層面
標樣覆蓋不足+現(xiàn)場操作誤差定量分析需通過“標樣校準”（用已知含量的標準樣品建立“信號強度-含量”的校準曲線），但手持XRF的校準存在天然缺陷：
- 標樣覆蓋范圍有限：儀器出廠時通常只針對常見基體（如純金屬、塑料、土壤）的少數(shù)元素（如Pb、Cd、Hg、Cr）建立校準曲線，若檢測特殊基體（如陶瓷、合金）或稀有元素（如Rh、Ir），無對應標樣校準，結果偏差極大；
- 現(xiàn)場操作誤差大：手持檢測時，探頭與樣品的距離（要求1-3mm）、檢測角度、環(huán)境溫度（高溫會影響探測器靈敏度）均由人工控制，微小偏差（如探頭傾斜5°）就會導致信號強度變化，而實驗室分析由機械臂固定樣品，操作誤差可忽略。
三、手持XRF的“定性半定量”定位
是“場景需求與技術限制的平衡”
手持XRF的核心價值是“現(xiàn)場快速篩查” ——在礦山、工廠、海關等場景中，快速判斷“樣品含哪些元素”“目標元素含量是否超標（如RoHS指令中的Pb<1000mg/kg）”，而非精確測定含量。
其“定性半定量”的本質是：為了便攜性和快速性，犧牲了實驗室儀器的功率、分辨率和校準精度，從而無法實現(xiàn)準確定量，但足以滿足現(xiàn)場篩查的核心需求。若需獲取精確的定量結果（如科研、產(chǎn)品認證），仍需將樣品送至實驗室，用大型XRF、ICP-MS等儀器分析。
